10.1 Quality Control Framework

Quality control and acceptance testing are critical phases that ensure the digital satellite television distribution system meets specified requirements, performs reliably, and delivers optimal signal quality. This chapter outlines comprehensive testing procedures, acceptance criteria, and quality assurance practices for professional installations.

10.2 Installation Quality Comparison

Professional installation quality directly impacts system performance, reliability, and long-term maintainability. The following comparison illustrates the significant differences between professional and poor installation practices.

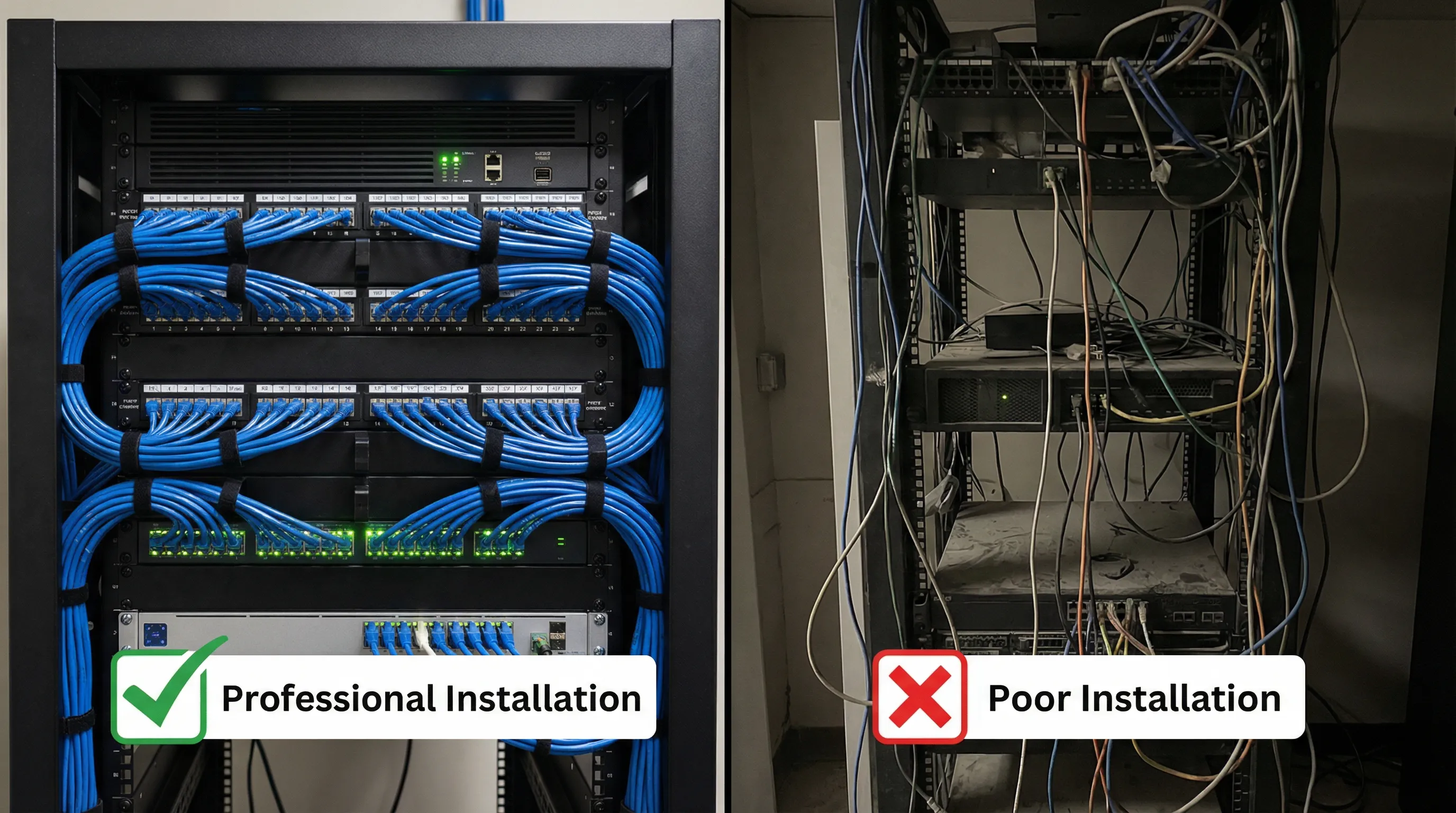

Installation Quality Comparison

Figure 10.1: Professional Installation vs. Poor Installation Quality Comparison

Professional Installation Characteristics: Organized cable management with proper bundling and labeling, equipment properly aligned and secured in racks, clean and systematic layout, professional cable routing with appropriate bend radius, proper grounding and bonding, comprehensive labeling system, adequate ventilation and cooling, professional appearance suitable for client-facing areas.

Poor Installation Issues: Tangled and disorganized cabling, equipment misaligned or improperly mounted, unprofessional appearance, excessive cable lengths creating clutter, inadequate labeling or no labels, poor cable routing with sharp bends, insufficient strain relief, potential signal integrity issues, difficult troubleshooting and maintenance.

10.3 Signal Quality Comparison

Signal quality is the most critical performance metric for satellite television distribution systems. The following comparison demonstrates the visible difference between high-quality and degraded signals.

Signal Quality Comparison

Figure 10.2: High Quality Signal vs. Poor Quality Signal Comparison

High Quality Signal Characteristics: Crystal clear image with sharp details, vibrant and accurate colors, no visible compression artifacts, smooth motion rendering, no pixelation or blocking, excellent contrast and dynamic range, professional broadcast quality suitable for critical viewing applications.

Poor Quality Signal Issues: Visible pixelation and blocking artifacts, color banding and inaccurate colors, blurry or soft image details, motion artifacts and judder, signal dropouts or freezing, reduced contrast and washed-out appearance, unacceptable for professional applications, viewer complaints and dissatisfaction.

10.4 Testing Procedures & Acceptance Criteria

Comprehensive testing procedures ensure system quality and performance. Key tests include signal level measurements at all distribution points, bit error rate (BER) testing to verify signal integrity, video quality assessment using objective and subjective methods, audio quality verification, system redundancy and failover testing, network performance testing for IP-based distribution, and end-to-end system integration testing.

Test Parameter Acceptance Criteria Measurement Method Frequency
RF Signal Level -50 to -35 dBm at IRD input Spectrum analyzer or signal meter All distribution points
Bit Error Rate (BER) < 1x10^-9 before FEC IRD built-in measurement All channels
Video Quality No visible artifacts Visual inspection + PSNR Sample channels
Audio Quality Clear, no distortion Audio monitoring All audio channels
System Availability > 99.9% uptime Monitoring system logs 30-day period

10.5 Documentation & Final Acceptance

Final acceptance requires comprehensive documentation including as-built drawings, equipment configuration records, test results and measurements, maintenance procedures, training materials, and warranty information. The acceptance process involves client walkthrough and demonstration, formal sign-off on test results, training for operational staff, handover of documentation, and establishment of support procedures. Proper documentation and formal acceptance ensure clear understanding of system capabilities, facilitate ongoing maintenance, and provide a baseline for future modifications or expansions.
